FIP / TKD SERİSİ

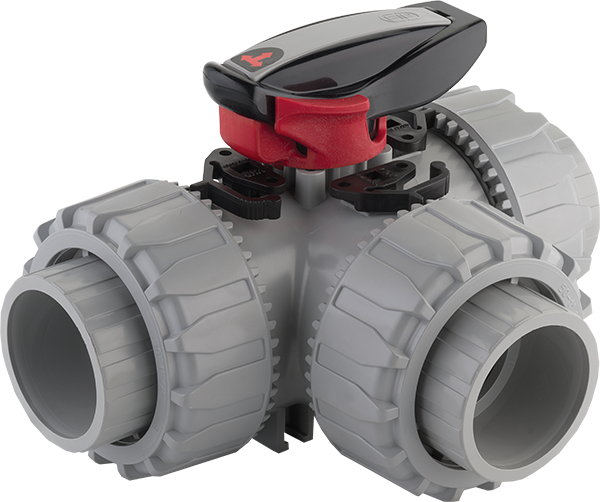

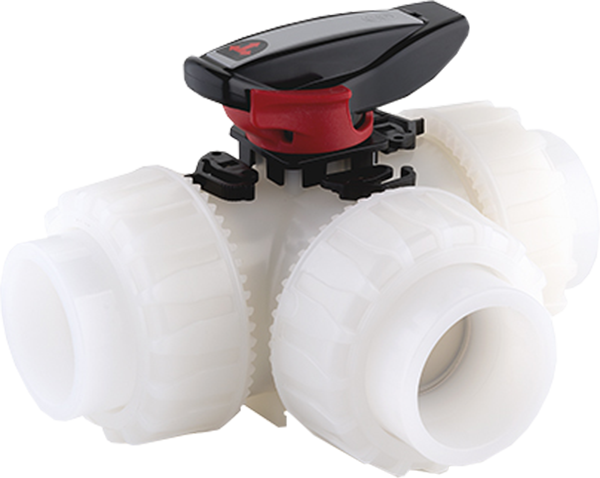

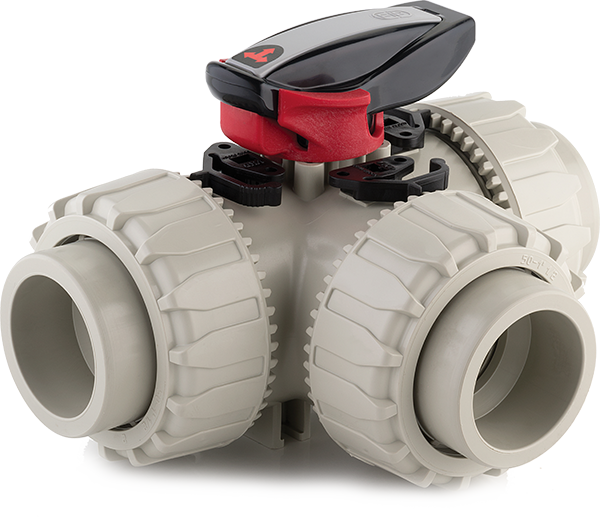

MANUEL KONTROLLÜ TKD SERİSİ ÜÇ YOLLU KÜRESEL VANALAR

ÜRÜN DETAYI

FIP, termosplastik vana tasarımında yüksek bir referans standardı sunmak ve endüstriyel uygulamaların gerektirdiği en katı gereksinimleri karşılamak için TKD DUAL BLOCK® , ağır endüstriyel tip yön değiştirme ve karıştırma küresel vana serisini geliştirmiştir.

KULLANIM ALANLARI

- KİMYA VE PETROKİMYA
- SU VE ATIKSU
- DENİZ SUYU
- GEMİ VE YAT
- MADEN
- DEMİR ÇELİK
- ENERJİ SANTRALİ
- GIDA
- HVAC

FIP/ TKD Serisi

• DN10-DN50 ölçülerinde
• Hem L tipi , hem de T tipi çalışma seçeneği
• İçme suyu standartlarına uygun,
• CaCO3 ( Kalsit ) ilavesiz saf hammaddeden üretilmiş,
• Güneş ışınlarına karşı UV koruyucu toz ilaveli,
• Ağır endüstriyel uygulamalar için geliştirilmiş özel dizayn,
• Su uygulamaları için EPDM O-ring, asidik uygulamalar için VITON O-ring seçeneği,
• PPS malzemeden üretilmiş braket ve miliyle birlikte ISO5211 direk aktüatör montajına uygun tepe flanşlı,
• Sevkiyat öncesi %100 sızdırmazlık testi,
• Maksimum 16 bar çalışma basıncı,
• DIN, ANSI normlarında

ÖLÇÜLER

• DN10-DN50

ÇALIŞMA BASINCI

• PN 16, 20 ° C'de su ile (U-PVC, C-PVC)
• PN 10, 20 ° C'de su ile (PP-H)

SICAKLIK

• 0 °C ÷ 60 °C (U-PVC)
• 0 °C - 100 °C (C-PVC, PP-H)

YAPIŞTIRMA MUFLU BAĞLANTI

• EN ISO 1452 (U-PVC),
• EN ISO 15493 (U-PVC, C-PVC),
• BS 4346-1 (U-PVC),
• DIN 8063 (U-PVC),
• NF T54-028 (U-PVC),
• ASTM D 2467 (U-PVC),
• JIS K 6743 (U-PVC),
• ASTM F 439 (C-PVC)

DİŞLİ BAĞLANTILI

• ISO 228-1 (U-PVC,C-PVC, PP-H),
• DIN 2999 (U-PVC,C-PVC, PP-H),
• ASTM D 2464 (U-PVC),
• ASTM F 437 (C-PVC),
• JIS B 0203 (U-PVC)

SOKET KAYNAK BAĞLANTILI

• EN ISO 15494 (PP-H)

FLANŞ BAĞLANTILI

• ISO 7005-1 (U-PVC,C-PVC, PP-H, PVDF),
• EN ISO 1452 (U-PVC),
• EN ISO 15493 (U-PVC,C-PVC),
• EN 558-1 (U-PVC,C-PVC, PP-H, PVDF),
• DIN 2501 (U-PVC,C-PVC, PP-H, PVDF),
• ANSI B16.5 CL.150 (U-PVC, C-PVC, PP-H, PVDF),
• JIS B 2220 (U-PVC, C-PVC ),
• EN 1092-1 (PP-H),
• EN ISO 15494 (PP-H)

TEST YÖNTEMLERİ, AKTÜATÖR BAĞLANTI STANDARTLARI VE SERTİFİKALAR

EN ISO 16135
EN ISO 1452
EN ISO 15493
EN ISO 15494

ISO 9393

DVS 2204
DVS 2221
UNI 11242
DVS 2202-1
DVS 2207-11
DVS 2208-1
UNI 11318

ISO 5211

CE : 2014/68/EU
ISO : ISO 9001:2015

GÖVDE MALZEMESİ

• U-PVC,
• C-PVC,
• PP-H,
• PVDF

CONTA MALZEMESİ

• EPDM,
• FKM (VITON) (standart O-ring)
• PTFE (küre contaları)

TKD_DN10-50_PVC-U_EN
