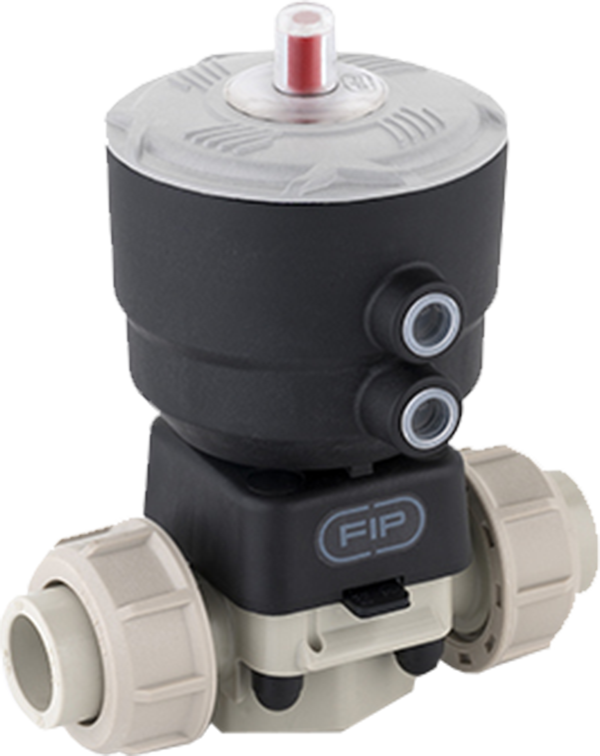

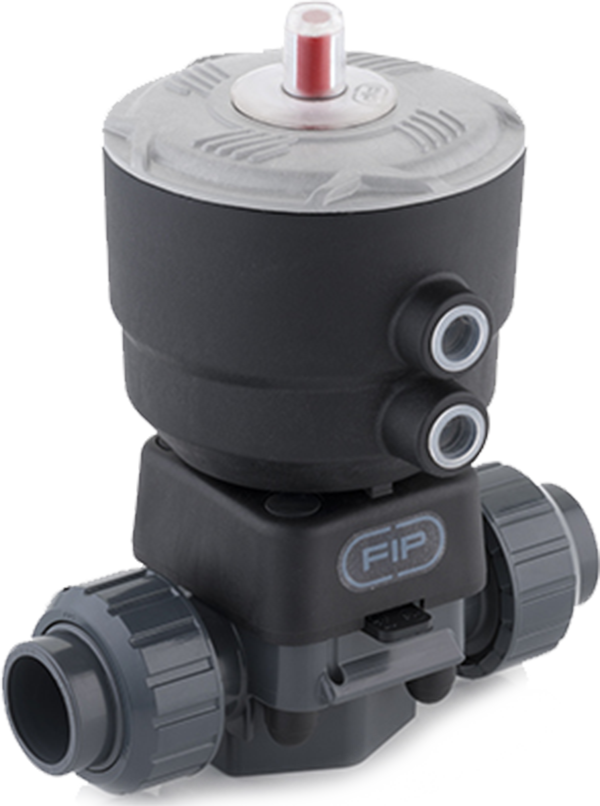

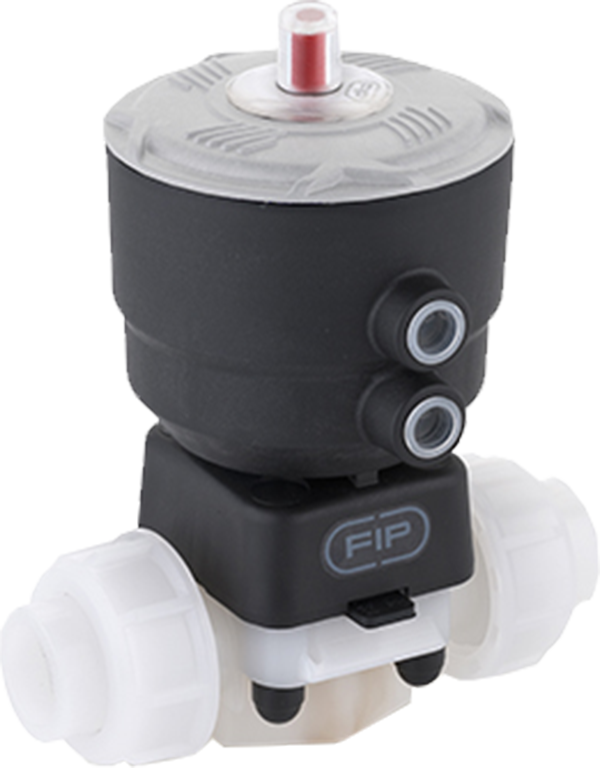

FIP / DK-CP Serisi

PNÖMATİK AKTÜATÖRLÜ DİYAFRAMLI VANALAR

ÜRÜN DETAYI

DK/CP serisi diyaframlı vanalar , özellikle aşındırıcı veya içerisinde partikül bulunan sıvıların akışını açmak/kapamak ve düzenlemek için uygundur. Ayrıca DK / CP serisi son derece kompakt ve hafif yapıya sahiptir.
PP-GR malzemeden üretilen yeni, kompakt ve hafif pistonlu aktüatörler, DK / CP'yi çok sık kullanım ve uzun bir servis ömrü gerektiren uygulamalar için ideal bir seçim haline getirmektedir.

KULLANIM ALANLARI

- KİMYA VE PETROKİMYA
- SU VE ATIKSU
- DENİZ SUYU
- GEMİ VE YAT
- MADEN
- DEMİR ÇELİK
- ENERJİ SANTRALİ
- GIDA

FIP/ DK-CP Serisi

• Yapıştırma muflu, soket kaynak , dişli ve flanşlı bağlantı seçenekleri
• Akışkan dinamiğinin optimize edilmiş verimliliği sayesinde maksimum çıkış akış hızı
• Akışkan ve dış ortamdan tamamen izole edilmiş metal iç parçalar
• Korozyon riskini önlemek için PE dübeller ile dış ortama karşı korunmuş AISI 316 çelik kapak tespit vidaları.
• Yeni flanşlı gövdeler: PVC-U, PVC-C, PP-H ve PVDF olarak mevcut olan monolitik flanşlı bir yapı ile karakterize edilen yeni gövdeler, mekanik gerilimi büyük ölçüde azaltan ve sistem performansını arttıran gövde ve flanş bağlantılarından bağımsız tasarım,
• CDSA (Dairesel Diyafram Sızdırmazlık Açısı) sistemi, diyafram contası üzerindeki kapak basıncının eşit dağılımı sayesinde aşağıdaki avantajları sunar:
- daha düşük çalışma torku
- tüm valf bileşenlerinde (aktüatör, gövde ve diyafram) azaltılmış mekanik stres
- kristalleşme nedeniyle diyaframda oluşabilecek tortu birikmesi, kontaminasyon veya hasar riskinin düşürülmesi
- kolay bakım yapılabilirlik

ÖLÇÜLER

• DN15-DN65

ÇALIŞMA BASINCI

• PN 10,
• 20 ° C'de su ile

SICAKLIK

• 0 °C - 60 °C (U-PVC)
• 0 °C - 100 °C (C-PVC,PP-H)
• -20° C ÷ 120° C (PVDF)

YAPIŞTIRMA MUFLU BAĞLANTI

• EN ISO 1452 (U-PVC),
• EN ISO 15493 (U-PVC,C-PVC),
• BS 4346-1 (U-PVC),
• DIN 8063 (U-PVC)
• NF T54-028 (U-PVC),
• ASTM D 2467 (U-PVC),
• ASTM F 439 (C-PVC)

DİŞLİ BAĞLANTILI

• ISO 228-1 (U-PVC,C-PVC, PP-H),
• DIN 2999 (U-PVC,C-PVC, PP-H),
• ASTM D 2464 (U-PVC),
• ASTM F 437(C-PVC)
• JIS B 0203(U-PVC),

SOKET KAYNAK BAĞLANTILI

• EN ISO 15494 (PP-H )
• EN ISO 10931 (PVDF)

FLANŞ BAĞLANTILI

• ISO 7005-1
(U-PVC,C-PVC, PP-H, PVDF),
• EN ISO 1452 (U-PVC),
• EN ISO 15493 (U-PVC,C-PVC),
• EN 558-1
(U-PVC,C-PVC, PP-H, PVDF),
• DIN 2501
(U-PVC,C-PVC, PP-H, PVDF),
• ANSI B16.5 CL.150
(U-PVC, C-PVC, PP-H, PVDF),
• JIS B 2220 (U-PVC),
• EN 1092-1 (PP-H),
• EN ISO 15494 (PP-H),
• EN ISO 10931 (PVDF)

TEST YÖNTEMLERİ, AKTÜATÖR BAĞLANTI STANDARTLARI VE SERTİFİKALAR

• EN ISO 16138
(U-PVC, C-PVC, PP-H, PVDF)
• EN ISO 1452 (U-PVC)
• EN ISO 15493 (U-PVC, C-PVC)
• EN ISO 15494 (PP-H)
• EN ISO 10931 (PVDF)

• ISO 9393
(U-PVC, C-PVC, PP-H, PVDF)

• DVS 2204 (U-PVC, C-PVC)
• DVS 2221 (U-PVC, C-PVC)
• UNI 11242 (U-PVC, C-PVC)
• DVS 2202-1 (PP-H, PVDF)
• DVS 2207-11 (PP-H)
• DVS 2208-1 (PP-H, PVDF)
• UNI 11318 (PP-H)
• DVS 2207-15 (PVDF)

• CE : 2014/68/EU
• ISO : ISO 9001:2015
